Выход материала и однородность полотна определяют прибыльность производства нетканых материалов. Избыточное осаждение волокон на краях полотна напрямую приводит к потере сырья и ухудшению последующей обработки. Присущая физика многослойного оборудования, а именно замедление и ускорение каретки в точках разворота, естественным образом создает профиль веса «собачьей кости». Это поперечное наращивание кромок вынуждает операторов увеличивать обрезку кромок, искусственно завышая затраты на сырье и снижая общую эффективность линии.
Решение этой проблемы требует выхода за рамки обычных механических пластырей. В этом руководстве оцениваются как эксплуатационные настройки, так и передовые технологии кинематического профилирования, необходимые для выравнивания профиля веса в поперечном направлении (CD), минимизации отходов обрезки и стабилизации нетканого полотна для высокопроизводительных применений.
Кинематическое профилирование является стандартом: современное снижение наростов на кромках основано на изменении скорости каретки с сервоприводом, позволяющей укладывать меньше волокна во время реверсивной задержки.
Качество исходной продукции определяет успех последующей обработки: однородность карточного полотна и надлежащий контроль вытяжки являются обязательными условиями; поперечный притирщик не может исправить принципиально неровное кардное полотно.
Окупаемость инвестиций измеряется сокращением обрезки кромок: обоснование модернизации или модернизации оборудования зависит от расчета точного процента отходов обрезки кромок и полученной в результате экономии сырья.
Системы с замкнутым контуром уменьшают ошибки оператора: интеграция линейных сканеров веса с системой управления перекрестным укладчиком обеспечивает автоматическую коррекцию профиля в режиме реального времени.
Оглавление
Понимание механических ограничений традиционной перекрестной притирки устанавливает базовые критерии успеха для обеспечения однородности полотна. Стандартная механическая система укладки слоев работает на непрерывной петле фартуков, которые транспортируют тонкое кардное полотно и складывают его на напольный фартук, перемещаясь под углом 90 градусов. Основная цель — определить окончательный вес и ширину ткани (GSM). Физическое движение, необходимое для достижения этого складывания, приводит к неустранимым противоречиям. Точное определение того, где и как возникают эти несоответствия, позволяет производственным группам выявить первопричину, а не лечить симптомы.
Основная проблема связана с механикой многослойной тележки. Когда каретка движется по ширине напольного фартука, она в конечном итоге должна остановиться и изменить направление движения. Эта механическая последовательность создает узкое место в распределении волокон. Процесс разворачивается в определенной последовательности:
Каретка приближается к заданной ширине кромки на полной рабочей скорости.
Система привода инициирует замедление, чтобы полностью остановить массу каретки.
Каретка достигает нулевой скорости на долю секунды в точке разворота.
Система привода ускоряет каретку назад в противоположном направлении.
Каретка восстанавливает полную рабочую скорость по мере движения к центру напольного фартука.

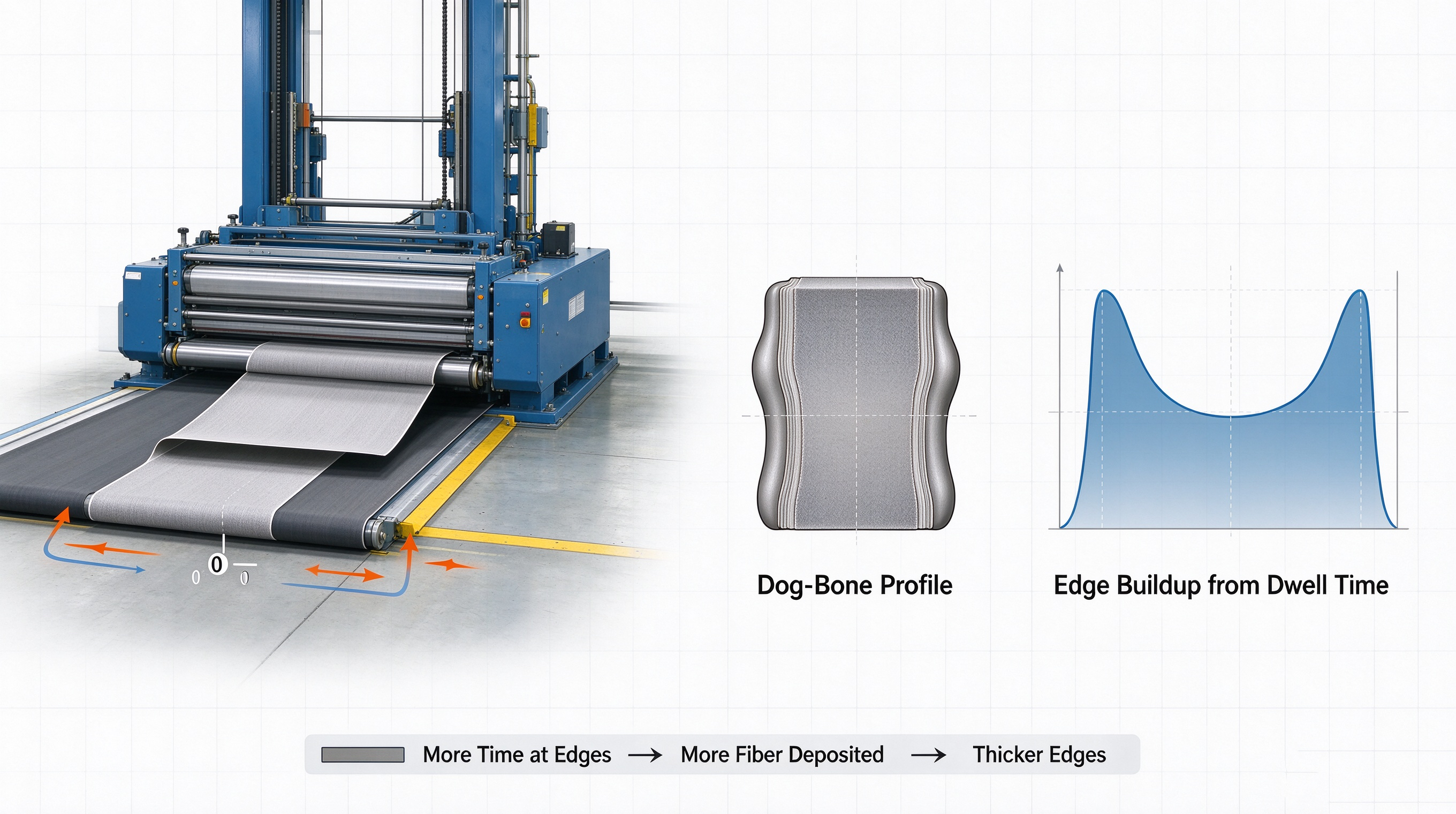

Во время этого механического перехода, занимающего долю секунды, каретка проводит больше времени по краям полотна, чем по центру. Мы называем это временем пребывания. Поскольку чесальная машина, расположенная выше по потоку, продолжает подавать полотно с постоянной скоростью, увеличенное время ожидания в точках разворота заставляет оборудование откладывать избыточное волокно по краям.
Это неравномерное осаждение волокон приводит к образованию отчетливого поперечного сечения, известного как профиль «собачьей кости». Если вы разрежете многослойное полотно и посмотрите на него с конца, центр окажется относительно плоским и однородным, в то время как оба края будут значительно толще. Это физическое искажение сильно искажает коэффициент вариации (CV%) в поперечном направлении (CD). Высокий процент CD CV указывает на плохое распределение веса. Операторы часто пытаются исправить это, увеличивая общий вес полотна, чтобы обеспечить соответствие центра минимальным требованиям. Такая эксплуатационная привычка только усугубляет трудности и приводит к увеличению потерь сырья.
Механическое время выдержки — не единственная переменная. При высоких скоростях производства аэродинамические силы сильно влияют на размещение волокон. Быстрое движение кареток создает турбулентные воздушные потоки, которые могут поднять и сложить легкое кардное полотно непосредственно перед тем, как оно упадет на напольный фартук. Эти воздушные потоки достигают пика турбулентности по краям, где каретка движется задним ходом. Натяжение фартука также слегка колеблется во время этих быстрых изменений направления. Небольшое провисание фартуков из карбона или ПВХ приводит к соскальзыванию или скручиванию полотна, что приводит к скоплению волокон по краям.
Вы должны количественно оценить проблему, прежде чем внедрять какое-либо решение. Опираясь на визуальный осмотр или приблизительную оценку толщины кромки, невозможно получить данные, необходимые для оптимизации процесса. Предприятиям необходимы строгие, измеримые параметры оценки, чтобы определить серьезность их наростов и отслеживать эффективность корректирующих действий. Это включает в себя определение базовых показателей распределения веса, расчет точного процента отходов и мониторинг вторичных дефектов на последующих этапах.
Наиболее важным показателем однородности сети является коэффициент поперечной вариации (CD CV%). Это измеряет статистическую дисперсию основного веса полотна по всей его ширине. Чтобы точно рассчитать это, операторам приходится брать несколько физических образцов через Интернет или полагаться на встроенные сканирующие датчики. Строгие допуски обязательны для сложных применений. В медицинском текстиле и салфетках из спанлейса сильное нарастание краев изменяет геометрию волокон. Это ухудшает как прочность на разрыв, так и впитываемость жидкости. Если CD CV% превышает допустимые пределы, конечный продукт не пройдет проверку качества.
Нетканое применение | Приемлемый целевой показатель CD CV% | Влияние сильного наращивания края |
|---|---|---|
Медицинский текстиль (халаты, шторы) | < 2,0% | Нарушение гидробарьера, слабая прочность шва, неудовлетворительные испытания на гидростатический напор. |
Салфетки из спанлейса | < 3,0% | Неравномерное удержание жидкости, неравномерное вытирание, плохое распределение лосьона. |
Автомобильный войлок | < 4,0% | Плохая звукоизоляция, дефекты формования и формования при термоформовании. |
Геотекстиль | < 5,0% | Локальные разрушения под напряжением при сильных нагрузках на грунт, неравномерной водопроницаемости. |
Обрезка кромок является необходимой реальностью в производстве нетканых материалов, но чрезмерная обрезка снижает прибыльность. Чтобы рассчитать отходы обрезки кромок, измерьте текущую ширину обрезки с обеих сторон полотна и сравните ее с абсолютной минимальной целевой шириной, необходимой для чистых кромок. Рассчитайте годовую стоимость этого потраченного впустую волокна. Даже если обрезанное волокно возвращается обратно в линию смешивания, энергия, труд и машинное время, затраченные на обработку этого волокна в первый раз, будут безвозвратно потеряны. Для дорогостоящих волокон, таких как арамидные, углеродные или специализированные двухкомпонентные волокна, эти финансовые потери быстро растут.
Наращивание краев редко переходит на стадию наслоения; он создает каскад вторичных показателей, которые необходимо отслеживать. На иглопробивных линиях отслеживайте скорость поломки иглы, особенно на внешних краях ткацкого станка. В печах для термосклеивания следите за неравномерностью склеивания, когда плотные края не достигают необходимой температуры внутри, а центр склеивается слишком сильно. При нанесении покрытий отслеживайте несоответствия в подборе химикатов. Привязка этих последующих дефектов непосредственно к поперечному профилю дает полную картину проблемы и помогает оправдать капитальные затраты на модернизацию.
Для предприятий, эксплуатирующих устаревшее оборудование без передового программного обеспечения для профилирования, немедленное смягчение последствий зависит от механических и эксплуатационных корректировок с низкими капитальными затратами. Хотя эти корректировки не могут игнорировать физику времени ожидания каретки, они предотвращают ухудшение проблемы. Эти решения направлены на оптимизацию управления полотном, контроль натяжения и управление аэродинамической средой внутри машины.
Постоянное натяжение по всей ширине фартуков не подлежит обсуждению. Неравномерное натяжение роликов фартука приводит к локальному проскальзыванию полотна. Когда полотно проскальзывает во время скоростного разворота каретки, оно сгибается, резко усугубляя деформацию по краям. Бригады технического обслуживания должны регулярно проверять направляющие и пневматические натяжные цилиндры. Фартуки должны оставаться идеально ровными и натянутыми. Любое растяжение, истирание кромок или разрушение материала фартука требует немедленной замены для обеспечения полного контроля над полотном.
Контроль тяги — это деликатный процесс балансирования на производстве. Операторы должны управлять соотношением скоростей между устройством съема карточек, подающими фартуками и напольным фартуком. Поддержание небольшой тяги (натяжения) сохраняет полотно ровным и предотвращает провисание между точками передачи. Чрезмерная тяга рвет нежную паутину, а слишком сильная подача приводит к ее короблению и складыванию. Точная настройка этих скоростей обеспечивает плавный вход полотна в зону наслоения. Правильное управление тягой сводит к минимуму беспорядочное скопление волокон, которое часто происходит прямо в точках разворота.
Некоторые устаревшие системы используют физические ограничения для управления размещением волокон. Механические направляющие и аэродинамические перегородки помогают управлять турбулентным потоком воздуха, создаваемым движущимися каретками. Направляя потоки воздуха от краев полотна, перегородки снижают вероятность переворачивания или складывания полотна. Физические направляющие кромок имеют существенные ограничения. Любой физический контакт с движущейся паутиной может привести к зацеплению волокон, генерации статического электричества и созданию совершенно новых дефектов. Используйте физические направляющие осторожно и тщательно обслуживайте их, чтобы избежать непреднамеренного повреждения полотна.
Чтобы по-настоящему устранить собачью кость, производители должны инвестировать в технологические разработки с высокими капиталовложениями и высокой рентабельностью. Эти современные решения устраняют основную причину проблемы: время простоя каретки. Управляя кинематикой машины и объединяя данные контроля качества в режиме реального времени, эти технологии обеспечивают точное распределение веса по всей ширине полотна.
Наиболее эффективным методом уменьшения нарастания кромок является кинематическое профилирование с сервоприводом. В современных системах верхние и нижние каретки управляются независимыми серводвигателями. Это позволяет программируемому логическому контроллеру (ПЛК) намеренно изменять скорость каретки при ее движении по полотну. Cross Lapper ускоряется именно при приближении к точке разворота. Увеличивая скорость во время поворота, машина укладывает меньше волокна по краям, эффективно нейтрализуя время выдержки и выравнивая конечный профиль полотна.
Кинематическое профилирование полностью раскрывает свой потенциал в сочетании с системой контроля веса с замкнутым контуром. Эта установка включает в себя встроенный сканер базовой массы (обычно рентгеновский или бета-метр), расположенный после этапа склеивания. Сканер непрерывно измеряет профиль поперечного направления и передает эти данные в реальном времени обратно в ПЛК. Если сканер обнаруживает, что края становятся слишком тяжелыми, система автоматически регулирует скорость сервопривода, чтобы исправить профиль. Такое автоматическое вмешательство исключает догадки оператора и обеспечивает стабильное качество рулона за рулоном.
Различные волокна ведут себя по-разному в условиях высокоскоростного наслоения. Кинематический профиль скорости, который идеально выравнивает тяжелое полотно из ПЭТ, может привести к появлению тонких кромок на легком вискозном полотне. Современные технологии профилирования включают программное обеспечение для управления рецептами, доступное через человеко-машинный интерфейс (HMI). Операторы сохраняют конкретные кинематические кривые, коэффициенты тяги и скорости перрона для каждого уникального продукта, который они используют. При смене продуктов оператор просто загружает рецепт. Это значительно сокращает количество брака при перенастройке и гарантирует, что машина достигнет целевых характеристик сразу после запуска.
Последствия плохого поперечного профиля выходят далеко за рамки процесса наслоения. Наросты на кромках создают каскадный эффект, который ухудшает качество конечного продукта, ускоряет износ оборудования и нарушает операции вторичной отделки. Понимание этих последствий на последующих этапах имеет решающее значение для обоснования инвестиций в технологию профилирования и поддержания общей эффективности предприятия.
При иглопробивке тяжелые края наносят ущерб ткацкому станку. Иглы с зазубринами предназначены для проникновения в волокна определенной плотности. Когда они ударяются о плотные, тяжелые края, они сталкиваются с сильнейшим сопротивлением. Это приводит к неравномерному проникновению иглы и ее сильному отклонению. Результатом является резкое увеличение износа иглы и частые поломки внешних краев игольной доски. Плотные края вытягиваются иначе, чем более тонкий центр, когда полотно протягивается через ткацкий станок, вызывая локальные искажения и непостоянную прочность на разрыв по ширине ткани.
В линиях спанлейс используются струи воды под высоким давлением, которые спутывают волокна. Распределение давления воды должно оставаться идеально равномерным. Когда полотно с тяжелыми краями проходит под коллекторами, струи воды ударяются о более плотную массу волокна по краям и более тонкую массу в центре. Это приводит к чрезмерно перепутанным, жестким краям и недозапутанному, слабому центру. Это несоответствие нарушает уникальную геометрию волокон, необходимую для высокопрочных салфеток, в результате чего продукт плохо работает при потребительском использовании и не проходит базовые проверки качества.
Процессы вторичной отделки очень чувствительны к изменениям толщины. Во время заполнения или нанесения покрытия полотно проходит через тяжелые прижимные ролики. Если края значительно толще центра, прижимные ролики плотно зажимают края, но не оказывают достаточного давления на центр полотна. Это приводит к неравномерному впитыванию химикатов, что приводит к неравномерному окрашиванию, плохой огнестойкости или слабому нанесению клея. В композитных нетканых материалах отсутствие равномерного давления создает высокий риск расслоения между слоями.
Заключительные этапы производства — каландрирование и намотка — усугубляют проблемы с наращиванием кромок. Толстые края проходят через нагретый каландровый вал иначе, чем центр, создавая жесткие и хрупкие края. При намотке последнего мастер-рулона эти толстые края накладываются друг на друга слой за слоем. Это создает жесткие полосы на концах рулона, в то время как центр остается мягким и губчатым. Жесткие ленты заставляют рулон выдвигаться, что делает его неустойчивым при хранении, и его невероятно сложно точно разрезать во время операций по переработке.
Нарастание поперечных притирочных кромок является неотъемлемой физической проблемой, которую невозможно полностью устранить с помощью одних только механических настроек. Достижение плоского профиля CD требует кинематического профиля скорости. Предприятия, производящие высокорентабельные или легкие нетканые материалы, должны отдавать приоритет профилированию с замкнутым контуром и сервоприводом, чтобы защитить свою прибыльность. Предприятия, работающие с тяжелым промышленным войлоком, могут временно полагаться на оптимизированные средства контроля тяги и натяжения, но в конечном итоге стоимость ненужной обрезки кромок вынуждает провести модернизацию. Для эффективного продвижения вперед выполните следующие шаги:
Проведите комплексный аудит вашего текущего % CV% по всем линейкам продуктов, используя данные физического отбора проб или данных встроенного сканера.
Точно измерьте отходы обрезки кромок и рассчитайте годовые финансовые потери сырья.
Прежде чем приступать к обновлению программного обеспечения, проверьте текущее натяжение фартука, направляющие и коэффициенты тяги, чтобы установить стабильную механическую основу.
Создайте модель окупаемости инвестиций, сравнивая стоимость потраченного впустую волокна с капитальными затратами на обновление профилирования.
Проконсультируйтесь с ведущими производителями оборудования из нетканых материалов, чтобы оценить возможность модернизации существующих рам по сравнению с полной заменой.
A: Каретка замедляется в обратном направлении и ускоряется обратно по напольному фартуку. В результате увеличенного времени выдержки по краям образуется больше кардного полотна, чем в центре. Поскольку расположенная выше чесальная машина подает волокно с постоянной скоростью, физическая пауза в точках разворота естественным образом создает более толстые и тяжелые края по сравнению с плоским центральным профилем.
Ответ: При кинематическом профилировании используются серводвигатели для динамического изменения скорости каретки. Намеренно ускоряя каретку точно в точках разворота, машина укладывает меньше волокна по краям. Такое изменение скорости компенсирует изменение направления, эффективно нейтрализуя время задержки и выравнивая окончательный профиль веса полотна по всей ширине.
Ответ: Правильное натяжение фартука предотвращает соскальзывание и сгибание полотна, которые усугубляют деформацию кромок. Однако регулировка натяжения сама по себе не может преодолеть физическое время задержки, вызванное реверсом каретки. Поддержание натянутых и хорошо отслеживаемых фартуков является необходимым условием для стабильной работы с полотном, но оно служит базовым эксплуатационным стандартом, а не полным решением проблем с тяжелыми краями.
Ответ: Система с замкнутым контуром включает в себя сканер базового веса на выходе для измерения профиля веса в поперечном направлении в режиме реального времени. Он передает эти непрерывные данные обратно в программируемый логический контроллер. Затем система автоматически регулирует скорость каретки с сервоприводом, чтобы исправить возникающие наросты на кромках или тонкие пятна, не требуя ручного вмешательства оператора.
Ответ: Толстые края создают неравномерное давление при прохождении полотна через прижимные ролики. Это приводит к неравномерному поглощению химикатов во время операций набивки или нанесения покрытия. В композитных нетканых материалах отсутствие равномерного давления по ширине приводит к серьезным проблемам с расслоением при попытке надежно соединить несколько слоев полотна вместе.
Ответ: Тяжелые края вынуждают иглы с зазубринами проникать в значительно более плотную массу волокон, чем предполагалось. Это сопротивление приводит к неравномерному прохождению полотна через ткацкий станок, ускоренному износу иглы и частой поломке иглы. В конечном итоге получается ткань с непостоянной прочностью на разрыв и различной плотностью по ширине.
О: Да, операторы могут модернизировать некоторые устаревшие механические рамы серводвигателями и обновленными системами управления. Однако существующая механическая рама и подшипники должны обладать структурной жесткостью, чтобы выдерживать быстрое ускорение и замедление, требуемое современным программным обеспечением для профилирования. Слабые рамы будут страдать от сильной вибрации и преждевременного механического выхода из строя.
