Плохая синхронизация в производстве нетканых материалов напрямую влияет на прибыльность линии. Незначительная разница в скорости между машинными центрами приводит к немедленному расходу материала, нестабильному весу полотна, серьезному искажению кромок и дорогостоящим остановкам линии. Основная проблема заключается в механических проблемах и проблемах управления, связанных с поддержанием постоянного натяжения полотна. Вы должны обеспечить равномерное распределение массы при прохождении деликатных волокон по линии. Материал движется от непрерывного выхода чесальной машины, проходит через возвратно-поступательное действие притирочной машины и поступает в зону прерывистой вытяжки игольчатого ткацкого станка. Это руководство по технической оценке помогает инженерам предприятий и менеджерам по эксплуатации модернизировать системы привода и внедрить системы управления с обратной связью. Мы подробно рассказываем, как выбрать новое оборудование для достижения точного согласования скорости перекрестного притирочного устройства . Эти шаги помогут вам оптимизировать общую эффективность линии и качество продукции.
Прецизионные приводы диктуют качество: переход от механических связей или частотно-регулируемых приводов с разомкнутым контуром к многоосным сервосистемам является основой для достижения динамического согласования скорости и снижения коэффициента вариации (CV%).
Контроль натяжения не подлежит обсуждению: эффективная синхронизация требует активного управления тягой как на подаче карты к притирочной машине, так и на выходе от притирочной машины к ткацкому станку, чтобы предотвратить растяжение, складывание или разрыв полотна.
Программное профилирование обеспечивает окупаемость инвестиций: современное согласование скоростей — это не просто согласование линейных скоростей; он включает в себя кинематическое профилирование для управления замедлением/ускорением каретки, что напрямую влияет на толщину кромки и экономию материала.
Интеграция снижает задержку: оценка решений требует аудита протоколов связи (например, EtherCAT, PROFINET) между платами, перекрестными ПЛК и игольчатыми ПЛК, чтобы устранить задержку сигнала во время фаз нарастания и торможения.
Настройка с учетом специфики материала имеет важное значение: параметры согласования скорости должны быть адаптированы к различным типам волокон (например, длинноволокнистым синтетическим волокнам или деликатным переработанным волокнам), поскольку различные уровни сцепления полотна определяют допустимые допуски натяжения между машинными центрами.
Оглавление

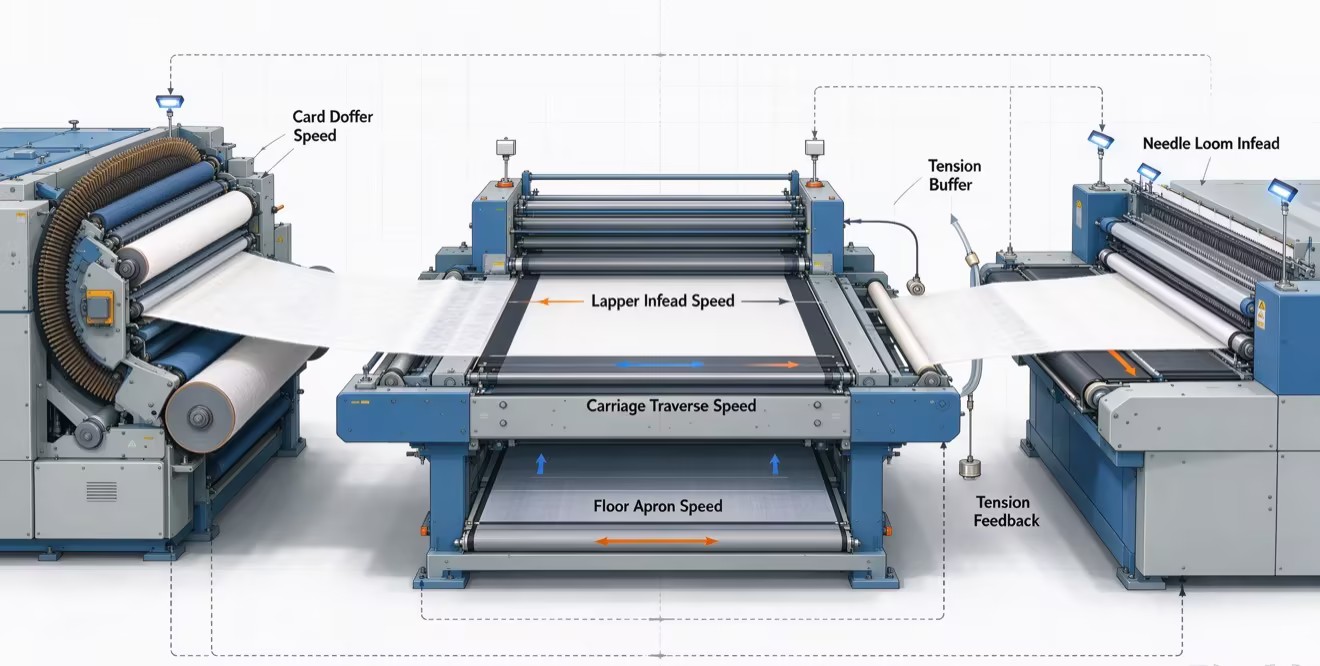

Переход от чесальной машины к поперечно-притирочной машине требует точного подбора скорости для защиты структуры полотна. Даже небольшая разница в скорости может привести к вытяжке, скоплению волокон или неравномерному распределению веса. Синтетические волокна требуют более жесткого контроля, поскольку они имеют меньшую когезию и легко растягиваются при растяжении. Вакуумные системы подачи и управление рецептами на базе ПЛК помогают стабилизировать передачу полотна на высоких скоростях.
Перемещение каретки поперечного притирочного устройства должно сочетать высокую скорость с точным размещением полотна. Быстрое ускорение и реверс создают большие механические силы, которые могут повлиять на структуру перекрытия и однородность основного веса. Современные сервосистемы используют оптимизированные кривые скорости для плавного движения, снижения вибрации и компенсации нарастания кромок во время реверса, обеспечивая более последовательный профиль полотна.
Соединение между поперечным притирочным станком и игольчатым ткацким станком требует тщательного управления натяжением. Поскольку игольчатый ткацкий станок работает с прерывистой подачей, притирочная машина должна компенсировать колебания скорости, не растягивая и не сжимая войлок. Буферные системы, такие как танцорные ролики или накопительные петли, обеспечивают контроль натяжения в реальном времени, предотвращая появление тонких пятен, складок и повреждений иглы.
Условия окружающей среды сильно влияют на стабильность переноса полотна, особенно при обработке синтетических волокон. Статическое электричество может привести к слипанию волокна, неравномерной передаче и остановке оборудования. Активные ионизирующие планки и контролируемый уровень влажности помогают поддерживать стабильное поведение волокна. Стабильные условия температуры и влажности обеспечивают более точную синхронизацию скорости и более надежное качество продукции.
Традиционные механические приводы основаны на валах, ремнях и редукторах, которые страдают от износа, люфта и медленной реакции. Эти ограничения затрудняют точную синхронизацию скорости при высоких скоростях производства. Многоосные сервосистемы заменяют механические соединения электронной синхронизацией, обеспечивая независимое управление каждой секцией через виртуальную главную ось. Обратная связь с обратной связью обеспечивает мгновенную коррекцию скорости, улучшает однородность полотна и поддерживает рекуперацию энергии посредством рекуперативного торможения.
Системный компонент | Устаревшая механическая система | Многоосевая сервосистема |
|---|---|---|
Передача мощности | Валы, ремни, цепи, редукторы | Серводвигатели с прямым приводом или безлюфтовыми редукторами |
Синхронизация | Механическая передача | Электронная виртуальная главная ось |
Обратная связь | Ограниченная обратная связь с энкодером | Абсолютные энкодеры высокого разрешения |
Ответ нагрузки | Медленная регулировка и механический люфт | Мгновенная компенсация крутящего момента |
Обслуживание | Регулярная смазка и механическая регулировка. | Программная диагностика и снижение износа |
Стабильное натяжение полотна необходимо для бездефектного производства. Датчики, такие как тензодатчики, лазерные системы и танцоры, обеспечивают обратную связь в реальном времени для автоматической регулировки скорости двигателя. Аккумуляторы действуют как буферы во время изменения скорости или временного несоответствия лески, а танцорные ролики поглощают внезапные колебания натяжения. Вместе эти системы поддерживают непрерывный поток материала и предотвращают разрывы полотна.
Усовершенствованное программное обеспечение для профилирования улучшает однородность полотна, регулируя скорость каретки во время движения и точек разворота. Он компенсирует естественное утолщение кромки, вызванное замедлением каретки, уменьшая эффект собачьей кости. Синхронизируя чесальное, притирочное и склеивающее оборудование, система поддерживает постоянный базовый вес, уменьшает обрезку кромок и повышает выход материала.
Современные сервосистемы постоянно собирают рабочие данные, такие как крутящий момент, скорость, вибрация и температура. Эти сигналы помогают выявить ранние признаки износа подшипников, проблем с ремнем или ошибок синхронизации до того, как возникнут серьезные неисправности. Интегрированные инструменты мониторинга и прогнозного обслуживания SCADA сокращают время простоя, повышают надежность и позволяют выполнять обслуживание на основе фактического состояния машины, а не по фиксированным графикам.
Снижение CV% является ключевым индикатором повышения однородности полотна и рентабельности инвестиций в оборудование. Точная синхронизация скорости уменьшает разброс веса, сводит к минимуму перегрузку материала и позволяет производить продукцию, приближающуюся к минимальным техническим характеристикам. Это снижает расход волокна и снижает процент брака, создавая значительную экономию, особенно при переработке дорогих синтетических волокон.
Более высокие производственные скорости требуют более мощных сервосистем и механических конструкций, способных выдерживать повышенные реверсивные силы и вибрацию. Усовершенствованные приводы, легкие каретки и высокопроизводительные системы управления обеспечивают крутящий момент, стабильность и гибкость, необходимые для будущего повышения скорости без серьезной замены оборудования.
Современные системы притирки должны легко интегрироваться с существующими сетями ПЛК и SCADA. Высокоскоростные протоколы связи обеспечивают синхронизированное управление, централизованное управление рецептами и автоматизированные функции безопасности. Правильная интеграция повышает согласованность производства, уменьшает количество ошибок при настройке и обеспечивает безопасную работу всей линии.
Усовершенствованные сервосистемы и модернизация профилирования требуют более высоких первоначальных инвестиций, но они сокращают долгосрочные затраты за счет меньшего количества отходов волокна, более быстрого переключения и сокращения времени простоя. За счет улучшения контроля веса и стабильности производства эти системы могут окупить вложения за счет экономии материалов и повышения эффективности оборудования.
Современные системы с сервоприводом сокращают расходы на механическое обслуживание, но требуют более сильных навыков в области электротехники, программного обеспечения и диагностики. Операторы и технические специалисты должны быть обучены работе с системами ПЛК, датчиками и средствами управления приводом, чтобы в полной мере использовать оборудование и избежать производственных потерь, вызванных неправильными настройками.
Гибкие системы управления позволяют производителям обрабатывать больше типов волокон и оптимизировать различные продукты, но при этом усложняется программирование. Удобные для пользователя системы человеко-машинного интерфейса, ограничения параметров и средства контроля доступа необходимы для предотвращения ошибок в работе и сохранения гибкости производства.
Точное соответствие скорости остается абсолютным стержнем качества нетканого полотна. Сервосинхронизация с замкнутым контуром — единственный жизнеспособный стандарт для современных конкурентоспособных производственных предприятий. Использование устаревших механических соединений гарантирует потерю материала и ограничивает скорость вашей линии. Вы должны предпринять активные шаги для оценки и обновления существующих систем управления.
Проведите аудит текущего перекрестного (CD) и машинного (MD) CV%, чтобы установить базовый уровень производительности.
Составьте карту существующей задержки в сети, чтобы выявить узкие места связи между машинными центрами.
Определите, имеет ли наибольшая финансовая целесообразность целевая модернизация привода или полная замена машины.
Обратитесь к специализированным OEM-интеграторам нетканых материалов, чтобы запросить комплексный аудит линии.
Рассчитайте прогнозируемую экономию оптоволокна на основе улучшенных допусков по согласованию скорости, чтобы оправдать капитальные затраты.
Ответ: Это электронная и механическая синхронизация скоростей чесальной машины, внутренних ремней и каретки притирочной машины и иглоткацкого станка. Такая синхронизация обеспечивает постоянное натяжение полотна и равномерный вес на протяжении всего производственного процесса.
A: Соотношение между скоростью подачи, скоростью перемещения каретки и скоростью выхода определяет количество складок. Этот точный коэффициент перекрытия напрямую определяет конечный вес и толщину нетканого полотна.
Ответ: Несоответствие скорости приводит к тому, что тонкое кардное полотно либо растягивается и ломается под натяжением, либо провисает и сгибается. Оба сценария разрушают веб-структуру еще до того, как она войдет в процесс притирки.
A: Непрерывная производительность притирочной машины должна идеально соответствовать прерывистому режиму работы подающих роликов игольчатого станка. Если скорости не совпадают, несвязанный войлок растягивается, нарушая ориентацию волокон.
Ответ: Различные волокна имеют разный уровень естественного сцепления. Короткие переработанные волокна ведут себя иначе, чем длинные синтетические волокна. Операторы должны регулировать допуски натяжения и разницу скоростей специально для каждой смеси, чтобы предотвратить разрыв полотна.
О: Да, модернизация возможна. Однако механическая рама, подшипники и ремни должны быть достаточно прочными, чтобы выдерживать повышенную динамическую реакцию и более высокие инерционные нагрузки, создаваемые современными серводвигателями.
